国际市政信号协会(IMSA系列)

• IMSA 19-2/20-2(信号&通讯电缆)

应用和描述:

• 这些电缆通常敷设于地下管道或用作由支撑单元支撑的架空电缆，或安装于建筑物的快速通道，
  不包括电缆托盘，或用于 交通信号，交通控制系统，消防报警系统。

电缆结构:

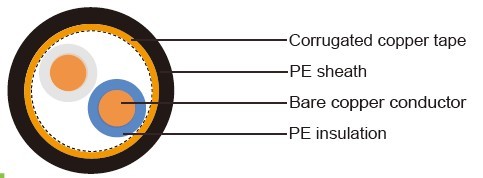

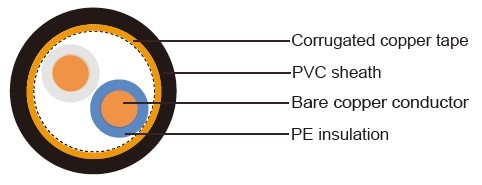

• - 导体: 实心铜导体，遵循ASTM B-3 - 绝缘: 聚乙烯(PE) - 成对: 两芯对绞 - 屏蔽: 波纹铜绕包带- 最少15%搭接 - 护套: IMSA 19-2- 黑色聚氯乙烯 (PVC)/ IMSA 20-2- 黑色 聚乙烯(PE)

色彩编码 :

• 导体数	绝缘颜色		导体数	绝缘颜色
  	A 线	B线		A 线	B线
  1	白	蓝	14	黑	棕
  2	白	橙	15	黑	灰
  3	白	绿	16	黄	蓝
  4	白	棕	17	黄	橙
  5	白	灰	18	黄	绿
  6	红	蓝	19	黄	棕
  7	红	橙	20	黄	灰
  8	红	绿	21	紫	蓝
  9	红	棕	22	紫	橙
  10	红	灰	23	紫	绿
  11	黑	蓝	24	紫	棕
  12	黑	橙	25	紫	灰
  13	黑	绿

  含有25对以上线芯的电缆按单元分组。按照螺旋缠绕的彩色编码非吸湿性绕包区 分，绕包带的色彩编码与25对线芯的编码一样.

• 额定温度:


• 75°C

• 额定电压:

• 600 V

电缆参数 :

• AWG	对数	实心或多 股	绝缘厚度		护套厚度		外径		线缆重量
  			inches	mm	inches	mm	inches	mm	Lbs./ Kft	Kg/Km
  14	1	实心	0.025	0.64	0.045	1.14	0.41	10.41	87	129
  14	2	实心	0.025	0.64	0.06	1.52	0.63	16.00	141	210
  14	4	实心	0.025	0.64	0.06	1.52	0.69	17.53	214	318
  14	6	实心	0.025	0.64	0.08	2.03	0.87	22.10	320	476
  14	8	实心	0.025	0.64	0.08	2.03	0.92	23.37	398	592
  16	3	实心	0.025	0.64	0.08	2.03	0.58	14.73	135	201
  16	6	实心	0.025	0.64	0.08	2.03	0.76	19.30	343	510
  16	12	实心	0.025	0.64	0.08	2.03	0.97	24.64	406	604
  16	18	实心	0.025	0.64	0.08	2.03	1.15	29.21	560	833
  16	25	实心	0.025	0.64	0.08	2.03	1.31	33.27	740	1101
  16	50	实心	0.025	0.64	0.11	2.79	1.83	46.48	1526	2271
