• IMSA 39-6/40-6( 通信电缆)

应用 :

• 这些电缆通常敷设于地下管道或用作由支撑单元支撑的架空电缆，或安装于建筑物的快速通道，
  不包括电缆托盘，或用于防火信号线， 或是电力交通信号和数据采集电缆。适用于安装在干燥或潮
  湿的环境中。

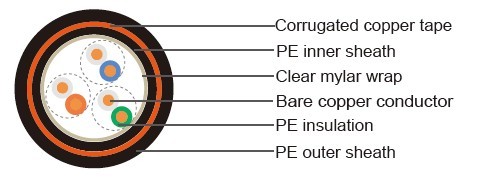

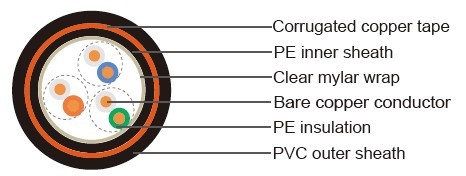

电缆结构 :

• - 导体: 实心铜导体，遵循ASTM B-3(多股可选）) - 绝缘: 聚乙烯(PE) - 成对: 两芯对绞 - 粘贴带: 透明麦拉，100%覆盖率 - 内护套: 聚乙烯(PE) - 屏蔽: 波纹铜绕包带- 最少15%搭接 - 外护套: IMSA 39-6-黑色聚氯乙烯 (PVC)/ IMSA 40-6-黑色 聚乙烯(PE)

色彩编码 :

• 导体数	绝缘颜色		导体数	绝缘颜色
  	A 线	B线		A 线	B线
  1	白	蓝	14	黑	棕
  2	白	橙	15	黑	灰
  3	白	绿	16	黄	蓝
  4	白	棕	17	黄	橙
  5	白	灰	18	黄	绿
  6	红	蓝	19	黄	棕
  7	红	橙	20	黄	灰
  8	红	绿	21	紫	蓝
  9	红	棕	22	紫	橙
  10	红	灰	23	紫	绿
  11	黑	蓝	24	紫	棕
  12	黑	橙	25	紫	灰
  13	黑	绿

  含有25对以上线芯的电缆按单元分组。按照螺旋缠绕的彩色编码非吸湿性绕包区 分，绕包带的色彩编码与25对线芯的编码一样.

• 额定温度:


• 75°C

• 额定电压:

• 600 V

电缆参数 :

• AWG	对数	实心或多 股	绝缘厚度		内护套厚度		外护套厚度		外径		重量
  			inches	mm	inches	mm	inches	mm	inches	mm	Lbs./ Kft	Kg/Km
  19	3	实心	0.015	0.38	0.045	1.14	0.06	1.52	0.57	14.48	115	171
  19	6	实心	0.015	0.38	0.045	1.14	0.06	1.52	0.63	16.00	157	234
  19	12	实心	0.015	0.38	0.045	1.14	0.06	1.52	0.756	19.20	248	369
  19	18	实心	0.015	0.38	0.045	1.14	0.08	2.03	0.89	22.61	352	524
  19	25	实心	0.015	0.38	0.045	1.14	0.08	2.03	1.01	25.65	444	661
  19	50	实心	0.015	0.38	0.06	1.52	0.08	2.03	1.255	31.88	783	1165
  16	3	实心	0.02	0.51	0.045	1.14	0.06	1.52	0.66	16.76	161	240
  16	6	实心	0.02	0.51	0.045	1.14	0.06	1.52	0.78	19.81	247	368
  16	12	实心	0.02	0.51	0.06	1.52	0.08	2.03	0.97	24.64	421	626
  16	18	实心	0.02	0.51	0.06	1.52	0.08	2.03	1.22	30.99	607	903
  16	25	实心	0.02	0.51	0.075	1.91	0.11	2.79	1.31	33.27	772	1149
  16	50	实心	0.02	0.51	0.045	1.14	0.06	1.52	1.83	46.48	1493	2222
