英国国家高速公路通信系统(TR系列)

• TR2031-回路检测馈线电缆

应用和描述:

• TR2031回路检测馈线电缆是铜导体通信电缆，安装在管道网络中。铠装馈线电缆为感应电缆回路
  提供电流，专用于直埋地下安装。

标准:

• BS 6500

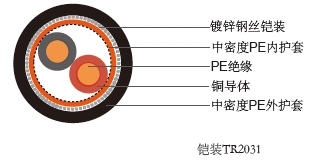

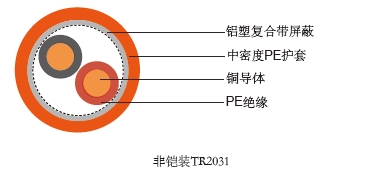

电缆结构:

• - 导体: 实心退火铜, 遵循IEC 60288，1类导体 - 绝缘: 聚乙烯(PE), 遵循IEC 60708 - 色彩编码: 1对 – 红色, 黑色 2对 –红, 黄, 蓝, 黑色组成循环四线组 - 屏蔽(非铠装电缆): 铝塑复合屏蔽，遵循IEC 60708 - 内护套(铠电缆装): 中密度聚乙烯(MDPE), 遵循IEC 60708 - 铠装(铠电缆装): 镀锌钢丝铠装，遵循BS EN 10257-1 - 外护套: 中密度聚乙烯(MDPE), 遵循IEC 60708 - 外护套颜色: 桔色/黑色

技术参数:

• - 额定电压: 600/Kft volts
  - 最小弯曲半径: 8 x Ø
  - 额度温度: +70º C
  - 20°C时的导体电阻: 1.5mm2---- 12.1ohms/km
  2.5mm2---- 7.41ohms/km
  - 绝缘电阻: >1500 MΩ x km
  - 环线电感: 630μH/km(1对) 720μH/km(2对)
  - 电容:

  非铠装		铠装
  1.5 mm2	2.5 mm2	1.5 mm2	2.5 mm2
  <75 pF/m	(1对)	pF/m	64 pF/m (1对)
  	52 pF/m (2对)		53.5 pF/m (2对)

  -电流：


  非铠装在空气中 (30°C)		铠装在地下(15ºC, 1.2ºC m/W)
  1.5 mm2	2.5 mm2	1.5 mm2	2.5 mm2
  24*	33*	32*	41*

  *这些数对应的是2芯电缆，4芯电缆应该乘以0.78.

电缆参数::

• 对数	标称截面积	标称导体股 数/直径	绝缘厚度	内护套厚度	铠装直径	外护套厚度	标称外径	标称电缆 重量
  	mm2	NO./mm	mm	mm	mm	mm	mm	Kg/km
  非铠装电缆
  1	1.5	1/1.38	0.60	0.7	-	1.4	9.0	67
  2 (Q)	1.5	1/1.38	0.60	0.7	-	1.4	10.2	118
  1	2.5	1/1.78	0.70	0.7	-	1.4	10.4	99
  2 (Q)	2.5	1/1.78	0.70	0.7	-	1.4	11.8	166
  铠装电缆
  1	1.5	1/1.38	0.60	0.7	0.9	1.4	11.9	265
  2 (Q)	1.5	1/1.38	0.60	0.7	0.9	1.4	13.2	335
  1	2.5	1/1.78	0.70	0.7	0.9	1.4	12.7	336
  2 (Q)	2.5	1/1.78	0.70	0.7	0.9	1.4	14.1	375
